ラックマウントUPS

CPSY® 単相低周波アップ

当社の工場からラックマウントUPSをご購入いただけますので、ご安心ください。このCPSY® HPRシリーズ ラックマウントUPSは、CE、ROHS、IEC、BS、UL、TUV、SAA規格に準拠した高品質UPS製品の最新発明であり、2年間の保証が付いています。 CPSY® 6KVA LCD 単相低周波アップはメタル + PCBA で作られており、最も厳しい電力要件を満たすように設計されており、設置と保守が簡単です。最新の高エネルギー効率技術と高電力密度技術を組み合わせ、UPS製品としては小型、安定した性能、価格競争力を実現しています。

CPSY® HP33 シリーズ オンライン ダブル コンバージョン UPS システムは、高度な DSP 制御と N+X 冗長設計を採用し、信頼性を高めています。高い力率 (PF) と省エネのための ECO モード動作を備えた HP33 シリーズは、業界でコスト効率の高い選択肢です。サーバールーム、パソコン、データウェアハウス、診療所、産業用アプリケーション、オフィス施設などに広く使用されています。

CPSY® GP11シリーズ 単相低周波アップ パラメータ（仕様）

CPSY® HPR シリーズ 1-40KVA ラックマウントアップの機能と用途

CPSY® HPR シリーズ 1-40KVA ラックマウントアップ

モデル番号:HPR1101H(B)/HPR1102H(B)/HPR1103H(B)/HPR1106H/HPR1110H/HPR3110H/

HPR3315H/HPR3320H/HPR3330H/HPR3340H

UPS電力範囲: 1KVA〜40KVA

ラックマウント型UPSの特徴:

ホットスワップ可能なバッテリー/UPS、柔軟な設計、簡単なセットアップとメンテナンス (プラグアンドプレイ)

高度なバッテリー管理 (ABM)、LCD パネル経由で充電電流を調整可能

あらゆる入力干渉から負荷を保護できる高周波真のオンラインダブルコンバージョンテクノロジー

DSP (デジタル シグナル プロセッサ) 制御技術、マイクロプロセッサ制御による信頼性の最適化

アクティブ力率補正 (APFC)、入力力率最大 0.99

出力力率 0.9/1

広い入力電圧範囲（110V～300Vac）と周波数範囲（40～70Hz）、プログラム可能な出力電圧

低い所有コスト、外部メンテナンスのバイパス

自動検知周波数

バッテリーコールドスタート、グリッド入力なし

背面換気設計と可変速ファン

効果的なハードウェアとソフトウェアの保護

インテリジェントなバッテリー充電テクノロジー、調整可能な 2 レベルまたは 3 レベルの充電モード、高速で安定した充電、4 時間で 90% の容量回復 (標準 UPS)、バッテリーの耐久性を最大化

低電圧入力の線形ディレーティングにより、バッテリの放電時間が短縮されます

復電後の遅延スタートも設定可能

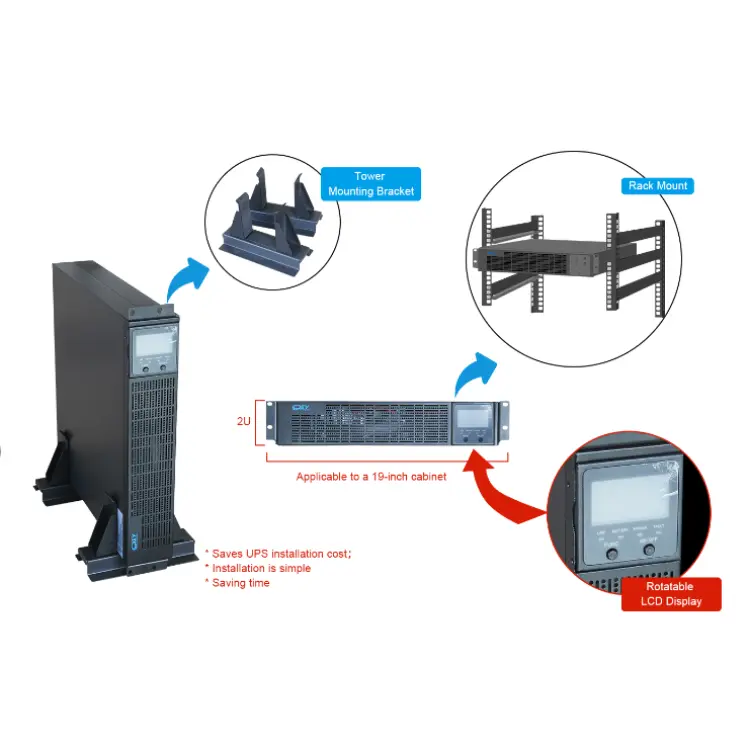

回転可能なディスプレイを備えたタワーまたはラックマウントとして構成可能

回転可能な多機能 LCD パネル、インタラクティブな多言語ユーザー インターフェイスを備えたグラフィカル LCD ディスプレイ、出力電圧、EOD、自動スタート、バイパス モード、ECO 省エネ モード、50Hz/60Hz 周波数変換モードなどのさまざまな機能を LCD 画面から設定できます。

マルチプラットフォーム通信: 標準 RS232、オプションの USB、ModBus カード (RS-485 および TCP/IP)、AS400 ドライ接点、SNMP カード、SMS アラーム、緊急電源オフ (EPO) 機能、パッシブ接点、MBS (外部メンテナンス バイパス スイッチ) )、環境モニタリングプローブ、I/O 接点付きリレーカード

最大95.5%の効率、ECO省エネモード98%

互換性のある発電機

最大 9 個の外部バッテリー モジュール (EBM) を UPS に接続して稼働時間を延長できます。

ブーストおよびトリム自動電圧調整 (AVR)

電力調整、自動セルフテスト、UPS シャットダウン後の負荷の自動再起動

USB/シリアル接続、リセット可能なサーキットブレーカー

スマートなバッテリー管理、バッテリー切断通知/バッテリー故障通知/故障予測通知

手動メンテナンスバイパススイッチ（オプション）

最大 3 台のユニットを並列接続して冗長性または追加容量を実現

ラック マウント キットは標準の 19 インチ ラックに簡単に取り付けられます

1U 自動転送スイッチ (ATS)

共通の機能:

● 入力PF>99%ながら広い入力電圧範囲

● 19 インチ標準キャビネットとバッテリーキャビネット

● 過電圧、回路短絡、過熱を完全に保護

●LCD/LEDディスプレイ、すべての動作ステータスを監視

●ファン速度の自動調整

●豊富なインターフェース：RS232、USB、SNMP、インテリジェントカード

ユニークな機能:

●最大95%の高効率

●kVA=kW、出力PF=1

● インテリジェントな充電管理により、バッテリーの寿命が効果的に向上します。

●3レベルのテクノロジーで複雑な負荷に対応。

用途：産業環境、医療施設、実験装置などは、電力供給と保護のための重要な機器です。

応用

サーバー。

教育機関。

BFS

ヘルスケア システム。

通信機器。

中小規模のデータセンター。

CNC マシン。

医薬品器具。

X線装置。

産業施設。

最も要求の厳しいアプリケーション向けのプロフェッショナル向け単相ラックマウント UPS は、重要なサーバー、PoS、ワークステーション、クラスターの電力を維持し、入ってくる電力障害を排除します。最薄かつ完全にラックタワー型の変換可能なモジュールで、同じキャビネット内にサーバーと設置できます。

当社は、サーバールーム、ITおよびテレコムアプリケーション、産業アプリケーションなどに単相UPSラックマウントUPSを提供しています。ラックマウントUPSはネットワークラックに取り付けることができ、タワーUPSとしても変換可能です。 UPsのデジタル表示は、ラックマウントタイプの場合は水平位置、タワータイプの場合は垂直位置に調整できます。単相 RM/RT UPS の容量は 1 KVA ～ 40KVA です。

HPR シリーズ ラック マウント アップには、特許取得済みのモジュラー設計が適用されており、電源拡張とメンテナンスの柔軟性が強化されています。コネクタ ボックスの 4 本のネジを外すだけで、配線を外さずに電源モジュールをキャビネットから簡単に取り外すことができます。追加のキャビネット シャーシは必要ありません。垂直/水平変換設計により、モジュラー UPS の柔軟性と拡張性が強化されます。

HPR シリーズは、人気のラックマウント型バージョンです。高度なダブル コンバージョン テクノロジは、重要なサーバー、データ処理 IT システム、および音声/データ アプリケーションに最高レベルの信頼性と保護を提供し、奥行き 600 mm のラックを収容するサーバー ルームに理想的な選択肢となります。

数時間の自律性を必要とするアプリケーションの場合、CPSY HPR シリーズ ラック マウント アップには 6 A バッテリ充電器と追加のバッテリ パックが装備されており、ランタイムを延長できます。これらのプラグアンドプレイ UPS システムは、標準の 19 インチ キャビネット ラックに適合するように設計されており、主電源がない場合でも電源を投入できるコールド スタート機能が組み込まれています。幅広い動作モードから選択できます (例:オンライン、エコ、スマート アクティブ、スタンバイ オフ、周波数コンバーター）により、パフォーマンスを向上させ、エネルギー効率を向上させます。

CPSY® LCD 1:1/3:1/3:3 フェーズラックマウントアップの詳細

タワーアップと比較した場合、CPSY® ラックマウントアップには以下のような利点があります。

実際、ラック UPS、モジュラー UPS、およびタワー UPS はすべてバッテリ バックアップ デバイスです。両者の最大の違いは外観と設置方法です。タワー型 UPS は床やテーブルの上に設置できる最も一般的なサーバーですが、ラック型 UPS とモジュラー型 UPS はキャビネットに設置し、サーバーやネットワーク機器とともにラック構造に設置する必要があります。標準的なキャビネットの内部。ラックマウント型およびモジュラー型 UPS 電源の共通の利点は、省スペースと管理の容易さであり、ホットスワップ機能によりシステムの設置とメンテナンスの時間が大幅に短縮されます。違いは、ラックマウント UPS は中小規模の容量に重点を置く傾向があるのに対し、モジュラー UPS は並列接続により非常に大容量を実現でき、単一モジュールの障害が他のモジュールの通常の動作に影響を与えないことです。

ラックマウント型 UPS の利点。

1. 拡張と保守が容易

より高度なサーバー アプリケーション要件を満たすために、複数のサーバー、ネットワーク ケーブル、スイッチ、ルーター、ネットワーク機器などを同時に使用する必要がある場合、タワー型 UPS の代わりにラック型 UPS を簡単に設置および追加できます。ラックマウント型 UPS はキャビネット内に配置され、すべてのデータ ケーブルはキャビネット内に配置され、負荷機器と統合されるため、シンプルなコンピュータ ルーム レイアウトが実現され、スペース利用率が向上し、集中監視と管理が容易になります。外からはデータケーブルが見えず、清潔、防塵、安全、散らかりがなく、放熱性、防塵性、防鼠性があります。

2. 高いセキュリティ

破損、破壊行為、データ漏洩の場合。サーバーと UPS は安全な場所に保管する必要があります。通常、キャビネットは施錠されており、手動で管理する必要はありません。

3. 並列冗長性、安定動作、高信頼性。

4. スペースを節約する

ラック UPS はラック スペースのわずか 1U しか占有せず、スペースが貴重なラック内のネットワーク機器を保護します。

ただし、このタイプのサーバーには多くの制限もあります。タワー型 UPS よりもコストは高くなりますが、タワー型 UPS よりも設置に必要な機器は少なくなります。

実際のニーズ、設置面積、必要電力、設置環境などに応じて、タワー型UPSまたはラック型UPSを選択することをお勧めします。

UPS の設置環境は、タワー型 UPS とラック型 UPS を区別する鍵となります。整頓されたコンピュータ ルームや、高い環境要件を必要とする作業グループが必要な場合は、ラックマウント型 UPS 電源が必要です。それ以外の場合は、タワー型 UPS の方が適しています。

提供されるラックマウント型無停電電源装置のタイプ

スタンバイ UPS – スタンバイ UPS は、基本的なバッテリ バックアップとサージ保護を提供するコスト効率の高い UPS です。これらの機能は、停電時の機器のダウンタイムとデータ損失を軽減するのに役立ちます。スタンバイ UPS は、単一のワークステーション、ATM/キオスク、IP テレフォニー、および POS 端末を保護するために最も一般的に使用されます。

LINE INTERACTIVE UPS – このミッドレンジ保護は、スタンバイ UPS トポロジに自動電圧調整 (AVR) 機能を追加します。ライン インタラクティブ UPS は、サーバー、小規模ネットワーク システム、IP テレフォニー、POS 端末、および POE 機器を保護するために最も一般的に使用されます。

ダブル変換 UPS – この UPS トポロジーは、まず AC 商用電源を DC 電源に変換し、次に純粋な正弦波 AC 電源に戻します。オンライン UPS は、重要なサーバー、電話システム、医療機器、長いバッテリ駆動時間を必要とする機器などのミッションクリティカルなアプリケーションを保護するために最もよく使用されます。

分離型オンライン UPS – 分離型オンライン UPS は、電力調整型オンライン UPS または実験室グレード UPS とも呼ばれます。このプレミアム テクノロジーは、オンライン UPS トポロジにガルバニック絶縁トランスを追加し、コモン モード ノイズからの保護を提供します。絶縁型オンライン UPS は、産業環境、研究所、医療用途などの要求の厳しい用途に最もクリーンな電力を提供するために使用されます。

CPSY は、最初のサービスを試運転日から 12 か月以内、納品日から 24 か月以内、または製造日から 36 か月以内に実行し、その後のサービスは 12 か月ごとに実行することをお勧めします。
