正確な配電

精密配電盤はデータセンターの末端配電製品として、IT機器に最も近い電源ユニットです。その安全で信頼性の高い動作は、IT 機器の通常の動作にとって非常に重要です。現在、新世代のデータセンターでは、電源システムの信頼性と管理性に対する要件がますます高まっています。 IT ユーザーは、情報機器の電源システムに対して、より信頼性が高く柔軟な配電、より洗練された管理、より正確なコスト消費を必要としています。高精度配電ヘッドボードは、従来の配電ヘッドボードの配電機能を完成させるだけでなく、多くの強力な監視および管理機能も備えているため、データセンター管理者はキャビネット負荷と配電分岐回路の負荷状態をいつでも把握できます。時間。各種フリートのステータス、各種パラメータ、消費電力など。

CPSY® 高精度配電パラメータ (仕様)

CPSY®高精度配電機能とアプリケーション

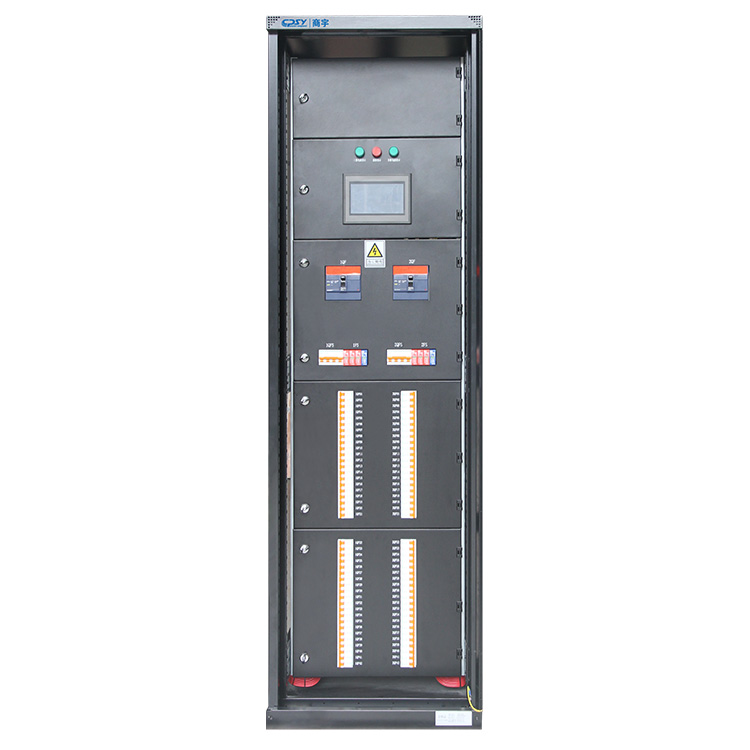

Shangyu CPSY® 高精度配電キャビネットは、標準の 19 インチ 42U ネットワーク キャビネットとモジュラー構造設計を採用しており、豊富なオプションのアクセサリが装備されています。コンピュータ室の実際のニーズに応じて、顧客向けにカスタマイズされた高信頼性配電製品をカスタマイズできます。電力品質ソリューション製品の一員として、高精度配電キャビネットは、低電圧配電、インテリジェントな監視、および電源管理機能を組み合わせています。高品質の UPS 電源と併用すると、ユーザーの重要な負荷に対して包括的な電源保護を提供できます。精密配電盤には大画面カラーLCDタッチスクリーンが装備されており、各主回路と分岐回路の電圧、電流、周波数、有効電力、無効電力、KWH、高調波などの電力品質状態をいつでも確認できます。リアルタイムで負荷曲線の変化を記録できます。に加えて、部分的な障害が発生した場合のシステムの冗長性機能により、局所的なインテリジェントな監視が可能になります。また、RS232、RS485、およびネットワーク インターフェイスを提供し、リモート オンライン リアルタイム監視および管理機能を実現します。過負荷、欠相、高電圧または低電圧などのシステムに異常が発生した場合、現場で音と光のアラームが即座にユーザーに通知します。同時に、コンピュータルーム監視システムはSMSまたは電話でユーザーに通知し、タイムリーな措置を講じることができます。潜在的なリスクを回避し、リアルタイムのリスク警告を実現します。パネルには 3,000 件の履歴記録と障害情報が保存され、ユーザーが障害の原因を分析しやすくなります。高精度配電キャビネットは、シャント状態監視、ホットスワップ可能なスイッチ、絶縁変圧器、EPO/REPO 機能、TVSS サージ保護システムなどを含む豊富なオプションのアクセサリも提供します。主にデータ コンピュータ ルームなどの重要な顧客に使用されます。金融、電気通信、政府、空港、病院、IT 企業、中規模および大規模の IDC データセンター、または産業企業において、配電、配電回路保護、ネットワーク サーバーなどの重要な機器の計測を提供します。コンピューターの接地などのサービスを管理し、電源の信頼性が高く要求され、無停電電源が供給される地域で使用されます。

特徴：

1. 柔軟な設計と簡単な設置を備えた 19 インチ 42U 標準サイズのネットワーク サーバー キャビネットをコンピュータ ルームに採用します。

2. オペレーターの安全を確保するために、メッシュドア、ガラスドア、スチールドアなどのさまざまな外観構造を備えた二重層ドアパネル保護設計を採用しています。

3. モジュラー設計を採用して設置スペースを節約し、ホットスワップ可能な調整可能な位相バスシステムを完成させます。

4. モールドケースサーキットブレーカーは固定設置を採用し、マイクロサーキットブレーカーはガイドレールカード設置を採用し、位相調整可能なS400マイクロサーキットブレーカーは安全な操作を大幅に向上させ、メンテナンスを容易にします。

5. HMIヒューマンコンピュータインタラクションインターフェイス、インテリジェントで信頼性の高い完全な監視システムを装備し、電力、品質、回路ステータスの監視、アラーム、その他のデータをリアルタイムで読み取ることができます。

6. パネルは 900 ～ 3000 件の過去のアラーム情報を記録および保存できるため、障害分析が容易になり、人的資源と物的リソースが大幅に節約されます。

7. 豊富な監視モジュールは、潜在的なリスクを事前に特定するための、より包括的な監視機能とマルチレベルのドメイン値設計を提供します。

8. ホットスワップ可能なスイッチ、内蔵乾式絶縁変圧器、雷保護モジュール、EPO/REPO リモート パワーオフ モジュールなどの豊富なアクセサリ。

9. 構造が斬新です。すべての部品は輸入されたCNC装置で加工されています。各工程において厳密な検査を実施し、各部品の加工精度を確保しています。

10. 高品質のコールドレール鋼板、韓国から輸入したアルミニウム亜鉛メッキ板、飛び散りのない亜鉛メッキ板を使用した信頼の品質。外面は静電塗装されており、国際先進レベルに達しています。

11. 高密度、高集積。高精度、高集積モジュールを使用することで、キャビネット容積が増加し、168 回路をサポートし、床面積が削減されます。

12. 全負荷電流の少なくとも 1.73 倍に安全に耐えることができる高品質のコア コンポーネント ソリューションを使用した高い信頼性により、安全性、信頼性、品質保証が保証されます。

13. 高性能、高強度のキャビネット。キャビネットの柱はΩ曲げプロファイルで作られ、内部は安全で難燃性の ISV プラスチック パネルで作られています。

14. 標準 Modbus 通信プロトコルを採用し、RS232、RS485 およびその他のネットワーク インターフェイスをサポートし、リモート リアルタイム監視をサポートします。

15. 3 つの主要な管理機能: 安全管理、運用コスト管理、配電監視管理、インテリジェント管理、簡単な操作。

16. 包括的なアラームと高度な多層アラーム設定により、潜在的な停電を防止して早期対応策を確保し、ユーザーの誤操作による局所的な停電事故を削減し、正確な配電を実現します。

17. 高度なシステムまたは包括的なシステムを使用して、回路内の電力消費と漏れを監視および追跡します。各負荷のシールド付き出力ケーブルにより、EMI と RFI が低減されます。

アプリケーション:

主にIDCデータセンターや電気通信、金融、政府、ITなどの産業企業などの重要な顧客に使用され、ネットワークサーバーなどの重要な機器に配電、配電回路保護、測定、管理、コンピュータ接地およびその他のサービスを提供します。高い電源要件と無停電電源が必要な分野。

関数：

充実した監視・監視機能

1.配電盤の総入力と各分岐の電圧、電流、周波数、電力、電気およびその他のパラメータをリアルタイムで監視し、局所的なインテリジェント監視を実現します。

2. 各スイッチのスイッチング状態を検出し、高調波成分、エネルギー管理、履歴傾向、負荷曲線などを表示および管理します。

3. リアルタイムデータ表示、リアルタイムアラーム、トレンドカーブ、通信ネットワーク診断、データベース記録、セキュリティ管理、統計分析とレポート、データクラウド公開など。

4. 豊富な監視モジュールは、潜在的なリスクを事前に特定するための、より包括的な監視機能とマルチレベルのドメイン値設計を提供します。

高度なアラーム/アラーム機能

1. 可聴および視覚的なアラームとリモート監視インターフェイスがあり、高度な多層アラームにより、潜在的な電源障害を防ぐために各負荷容量アラーム、過負荷アラーム、過電圧アラームが事前に設定されます。

2. 主回路および分岐回路の過電圧、不足電圧、過負荷、周波数制限、異常なゼロ接地電圧、回路ブレーカー、その他の障害に対する聴覚および視覚アラームをサポートします。

3. リアルタイムリスク警告機能があり、システムの異常をリアルタイムで通知し、潜在的なリスクを回避できます。

4. パネルは 900 ～ 3000 件の過去のアラーム情報を記録および保存できるため、障害分析が容易になり、人的資源と物的リソースが大幅に節約されます。

安心の保護機能

1. 漏洩収集ユニットと併用して、オンライン漏洩監視および漏洩保護機能とリアルタイムの安全監視を実現できます。

2. 耐サージ、耐雷 (オプション);過電流保護、緊急電源オフ保護、過熱シャットダウン保護。

3. 電源の信頼性を確保するために、信頼性の高い接地システムと過電圧保護回路を構成します。さまざまな電源ソリューションのカスタマイズをサポートし、冗長システムを実現します。

その他の機能

1. 7インチのヒューマンマシン交換情報インターフェイスと大型カラーLCD画面を装備しており、オペレータに利便性を提供し、リアルタイムのクエリと監視を容易にし、障害や運用上の危険を事前に検出できます。

2. インテリジェント監視機能を搭載し、さまざまなコンピュータルーム監視システムに対応し、運用管理や電源管理を効率化します。

3. 柔軟な拡張性。スイッチ チャネルの数は、電源を中断することなくいつでも交換および拡張できます。ホットスワップ可能な調整可能な位相スイッチとオンライン位相調整はオプションです。 。

4. 高度にモジュール化された設計で、各機能ユニットに取り付けられた受電回路ブレーカーと受電回路ブレーカーは、順番に層状に配置されており、迅速かつ簡単な設置と障害メンテナンスに非常に便利です。

5. 優れた性能と高度に統合された製品により、機器のより安定した安全な動作が保証されます。

CPSY® 高精度配電の詳細

Shangyu CPSY®高精度配電キャビネットは、AC 50Hz、最大動作電圧660V、最大動作電圧として、発電所、変電所、工業および鉱山企業、電気通信、銀行、金融、政府およびIDCデータセンターまたは企業などの重要な電力ユーザーに適しています。配電システムの最大電流は 5000A です。機械室配電、モーター制御、照明などの配電機器の電力変換・配電制御に使用されます。デュアルチャネル配電を採用しており、電力網システムにおける系統電力と系統電力、または系統電力とバックアップ電源の起動の切り替えに使用できます。電源は継続的に電力を供給し、電源の信頼性が確保された電気機器を使用してください。

精密配電盤と漏電収集ユニットを併用することで、オンライン漏電監視機能を実現します。同時に、温度センサーアクセサリと併用してカラムヘッドキャビネット内の温度をリアルタイムで監視できるため、コンピューター室の電源システムの安全性が向上します。高い遮断能力と良好な動的安定性および熱安定性を備えています。構造は高度で合理的であり、電気方式は実用的でシリアルで多用途であり、さまざまな方式ユニットを任意に組み合わせることができ、1つのキャビネットに多くの回路を収容でき、床面積を節約し、美しい外観、高い保護レベル、安全で信頼できる、という利点があります。メンテナンスが容易なUPS業界のシステムインテグレーターにとって必須の製品です。本製品は、IEC439およびGB/T251「低圧引出式開閉装置一式」の規格に準拠しています。パソコン室には欠かせない商品です。 UPSと連携し、サイズのカスタマイズも可能で、ディストリビューションボックスタイプにすることも可能です。具体的な配電計画はプロジェクトによって異なります。

他の製品と比較すると、CPSY® Precision Power Distribution には以下のような利点があります。

●信頼性：

1. すべてのコンポーネントは標準化され、輸入された CNC 機器を使用して処理され、メーカーによってテストされています。

2.高品質のコールドレール鋼板、韓国から輸入したアルミニウム亜鉛メッキ板、亜鉛飛散のない亜鉛メッキ板で作られています。外面は静電塗装されており、国際先進レベルに達しています。

3.高信頼性コンピュータマザーボードは、システムのさまざまな動作パラメータを包括的に監視し、HMIを通じて包括的に表示するため、配電キャビネットが占有するスペースを削減し、配電キャビネットの体積比率を高めます。

●安全性：

1. 二重層ドアパネル保護設計により、感電を防止し、オペレータの安全を確保します。

2. ループ過負荷、過電圧、不足電圧、三相不平衡、絶縁トランスの過熱、避雷障害、その他のパラメーターに対して多層アラームを設定します。

●シンプルさ：

1. プレハブコンポーネントの使用と標準化された 19 インチ 42U IT/サーバーキャビネット設計により、設置が簡単かつ迅速であり、コンピュータルームのレイアウトとの互換性が優れています。

2.データのクエリと設定を容易にするための大型のヒューマンコンピュータインタラクションインターフェイスを装備し、さまざまな電圧、電流、周波数、電力、その他のパラメータをリアルタイムで監視して、局所的なインテリジェントモニタリングを実現します。

3. ホットスワップ可能な調整可能な位相バス システムは、システムの中断のない動作を保証するためにオンラインで交換および拡張できます。

●コク：

1. オプションのホットスワップ対応スイッチ、内蔵乾式絶縁変圧器、雷保護モジュール、EPO/REPO リモート パワーオフ モジュールなどの豊富なアクセサリ。

2. 標準 Modbus 通信プロトコルを使用し、RS232、RS485 およびその他のネットワーク インターフェイスをサポートし、バックエンド システムに柔軟に適合する複数の通信方法

3. 複数の電源ソリューションのカスタマイズをサポートし、冗長システムを実装可能

●管理が簡単：

1. 完全な監視システムにより、コンピュータ室の管理者は機器の稼働状況をリアルタイムで制御でき、管理が容易になります。

2. 高精度で高集積のモジュラー設計を採用し、設置スペースを節約し、完全なホットスワップ可能な調整可能な位相バスシステムを実現します。

3. 配電監視・管理に加え、運転コスト管理や安全管理の機能も備えています。インテリジェントで管理しやすく、操作も簡単なので、配電システムの信頼性が向上し、リスクが軽減されます。

利用条件

1. 周囲温度は+40℃以下、-5℃以上にしてください。 24時間以内の平均気温は+35℃を超えてはなりません。

2. 屋内に設置して使用する場合、使用場所の標高は 2000M を超えてはなりません。

3. 最高温度が +40°C の場合、周囲の空気の相対湿度は 50% を超えてはなりません。温度が低い場合は、より大きな相対湿度が許容されます。 （例：+20℃で90％） 温度変化により時折発生する結露の影響を考慮する必要があります。

4. 装置を設置するときは、垂直面との傾斜が 5% を超えないようにしてください。装置は激しい振動や衝撃がなく、電気部品が腐食しない場所に設置してください。

5. ユーザーに特別な要件がある場合、メーカーと交渉できます。

材料には主に次のようなものがあります。

市場に流通している配電ボックスの80％はこの冷間圧延鋼板材で作られており、強度と耐久性に優れています。

ステンレス鋼板は優れた防錆機能を備えており、配電ボックスはより耐久性があります。

適用規格:

GB 7251.1-2013 低電圧完全開閉装置および制御装置

GB/T 7251.12-2013 低電圧完全開閉装置および制御装置

GB 7251.8-2005 低電圧開閉装置および制御装置の完全なセット インテリジェントな装置の完全なセットに対する一般的な技術要件

見積依頼

1. 配電盤の主な分類は何ですか?

コンピュータ室の配電キャビネットは通常、配電キャビネット→インテリジェント配電キャビネット→インテリジェント精密配電キャビネットの3つのレベルに分かれています。

---材質に応じて、配電キャビネットは木製と金属の2つのタイプに分類できます。金属製配電盤の保護レベルはやや高いため、ほとんどが金属製です。

--構造上の特徴と用途に基づいて、配電キャビネットは保護配電キャビネット、引き出し型配電キャビネットなどに分類できます。

1) 保護配電盤は、密閉配電盤 (保護/密閉開閉器盤) とも呼ばれ、設置面を除くすべての面が密閉されている低圧開閉器盤を指します。この種の配電キャビネットのスイッチ、保護、監視、制御などの電気コンポーネントは、鋼鉄または絶縁材料で作られた密閉シェル内に設置され、壁の上または壁から離れて設置できます。配電盤内の各回路間には絶縁対策が施されていない場合や、接地された金属板や絶縁板を用いて絶縁されている場合があります。通常、ドアとメインスイッチの操作には機械的インターロックがあります。また、制御、測定、信号、その他の電気機器がパネル上に設置された、保護デスクトップ配電キャビネット (つまり、コンソール) もあります。保護配電キャビネットのコンポーネントはガードプレートによって隔離されており、より高いレベルを持っています。これらは主にプロセス現場の配電装置として使用されます。

2) 引き出し式配電盤（引き出し式配電盤ともいう）。このタイプの配電キャビネットは、鋼板を使用して密閉シェルを作成し、受電回路と受電回路の電気部品が引き出し式引き出しに取り付けられ、特定の電源供給タスクを実行できる機能ユニットを形成します。機能ユニットは、接地された金属板またはプラスチック製の機能基板によってバスバーまたはケーブルから分離され、バスバー、機能ユニット、およびケーブルの 3 つの領域を形成します。各機能ユニット間の隔離措置もあります。

この種の配電盤は、高い信頼性、安全性、互換性、互換性を備えています。比較的先進的な配電盤です。現在製造されている配電盤の多くは、電源の制御に使用できる引き出し式配電盤です。より高度な配電集中制御や電源供給の信頼性が求められる工業・鉱山企業や高層ビル。

3) 電力照明配電盤

電力照明分電盤は密閉設置を採用しており、使用場面の要件に応じてグレードが異なります。電力照明配電キャビネットは、主に、工業および鉱山企業の生産現場での配電制御など、低レベルの配電機器として使用されます。

4) 固定盤配電キャビネット。配電盤または配電盤と呼ばれることがよくあります。パネルシールド付きのオープン配電盤です。表面には保護機能があり、裏面や側面も充電部との接触が可能です。保護レベルが低く、電源の継続性と信頼性に対する要件が低い産業および鉱山企業でのみ使用できます。変電所室内に集中電源を設置。固定盤配電盤は配電盤とも呼ばれます。前面はキャビネットパネルになっており、シールドと開閉が可能です。背面と側面は開いており、ライブデバイスにアクセスできます。固定パネル配電キャビネットの保護レベルは低く、工業および鉱山企業の変電室の集中電源など、高いパフォーマンスを必要とせず、継続的な電力供給を必要とする一部の状況でのみ使用できます。

2.精密配電キャビネットと従来の配電キャビネットの主な違いは次のとおりです。
