データセンターに高精度配電を選択する理由

データ センターには、UPS が正常で、ラック PDU が良好で、アクティブなアラームがない場合でも、拡張中の高負荷の分岐回路、メンテナンス変更後のブレーカーのトリップ、または誰もキャビネットに割り当てることができないエネルギー使用の問題を発見できます。多くの場合、弱点は発電やバックアップ電源ではありません。これは、ソースと IT ラックの間のディストリビューション層です。

短い答え: 選択してください正確な配電配電を受動的な電気パネルとして扱うのではなく、キャビネットおよび分岐回路レベルで電力を確認し、警報を発し、管理する必要がある場合に使用します。この可視性により、オペレータは負荷の不均衡を早期に発見し、より適切な証拠に基づいて利用可能な容量を計画し、影響を受けるダウンストリーム回路を推測することなく障害を切り分けることができます。

ラックだけでなくキャビネットも負荷リスクとエネルギー使用量にさらされる必要がある場合は、高精度分散を選択してください。

従来の配電盤は電気を供給します。インテリジェント配電キャビネットは、それに何が起こっているかも報告します。サーバー ルームに十分な回線、キャビネット、テナント、または変化するワークロードがあり、スプレッドシートや時折のメーター測定値では完全に把握できなくなると、この区別が重要になります。

高精度配電キャビネットは、ソースが出力回路に分割されるポイントにモニタリングを配置します。電流、電圧、電力、エネルギー、ブレーカーの状態、およびアラームの状態は、キャビネットで収集でき、構成されている場合はブランチごとに収集できます。ブレーカーが開いた後に回路の過負荷について知る代わりに、チームは動作しきい値を設定し、停止になる前に負荷の上昇を調査できます。

メリットは単にデータが増えるだけではありません。それは使用可能な説明責任です。キャビネットレベルのエネルギー監視は、部屋レベルの測定値が広いため、負荷がかかっているキャビネットと、単に負荷がかかっているように見えるキャビネットを区別するのに役立ちます。また、支店レベルの情報により、キャパシティーに関する議論がより規律正しくなります。運営者は、銘板の仮定に依存するのではなく、新しいラックを承認する前に実際の回路の動作をレビューできます。

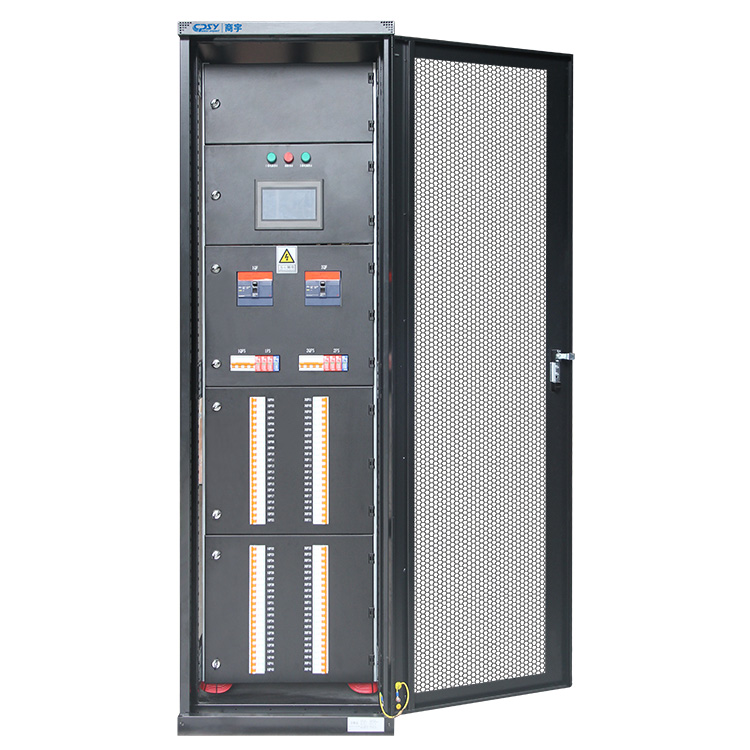

CPSY は、精密配電キャビネットデータセンターやコンピュータ室の端末分配装置として。記載されている構成には、構成可能な分岐回路、分岐監視、アラーム、7 インチのタッチスクリーン HMI、および Modbus 通信が含まれます。これらの関数は、正しく実行され、誰かによってレビューされた場合にのみ役に立ちます。タッチ スクリーンは、アラームの所有権、ベースライン測定、または変更管理プロセスに代わるものではありません。

インテリジェントなブランチ監視がより迅速で、より適切な情報に基づいた電力運用をサポートする方法

ブランチ監視は検索範囲を狭めるため機能します。ソースレベルメーターを使用すると、UPS 出力またはキャビネットに予想以上の負荷がかかっていることを確認できます。どの出力回路が変化したか、1 つの相に不釣り合いな電流が流れているかどうか、または特定の分岐が動作限界に近づいているかどうかを必ずしも示すことはできません。支店ごとのデータは、オペレーターに実用的な開始点を提供します。

それは 3 つの共通イベント中に重要です。まず、容量リクエストです。設備チームは、機器を承認する前に、対象のキャビネットとその利用可能な回路をレビューできます。 2 つ目はブレーカー アラームです。スタッフは、単に調査するために稼働中のキャビネットを開けなくても、影響を受けたブランチとその割り当てられた負荷を特定できます。 3 番目に、効率のレビューです。エネルギー データは、計量計画がサポートしているキャビネット、ゾーン、または顧客割り当て全体で比較できます。

リモート通信は運用価値の一部です。 Modbus は、インテグレーターがレジスターをマップし、ポイントに一貫して名前を付け、アラーム動作をテストする場合、選択したキャビネット情報をビル管理システム、DCIM プラットフォーム、またはサイト監視システムに送信できます。キャビネット HMI は設備では価値がありますが、消灯設備では十分ではありません。逆に、中央監視はローカルな表示を省略する理由にはなりません。キャビネットの前で作業する技術者は、メンテナンス中に明確なステータスを必要とします。

限界があります。電気的監視では、サーバー アプリケーションの健全性ではなく、電気的状態が報告されます。また、誤った回路ラベル、文書化されていない移動、不適切に設計されたダウンストリーム トポロジを補正することもできません。構築されたスケジュールが間違っていると、優れたデータはすぐに誤解を招くものになります。

精密な配電が最大の運用価値をもたらす場所

電力が頻繁に変化する場合、ダウンタイムに実際のコストがかかる場合、またはチームが容量に関する決定を複数の関係者に弁護しなければならない場合、その利益は最も大きくなります。金融、電気通信、企業、政府のコンピュータ ルームはすべてこのパターンに適合するため、この機器クラスの一般的なアプリケーションとなります。

AI の成長と高密度の IT 負荷により、ブランチレベルの可視性が計画の要件となる

AI やその他のコンピューティングを大量に使用する導入では、従来のエンタープライズ IT よりも早く部屋の負荷プロファイルを変更できます。新しい高密度ラックはクラスターで到着する可能性があり、実際の制約は、ユーティリティ サービス全体ではなく、特定の配布パスであることがよくあります。キャビネットと支店の測定値は、電力がすでに集中している場所と、新しい機器が不均一な負担を生み出す場所を明らかにするのに役立ちます。

これは、すべての部屋に同じアーキテクチャが必要であるという議論ではありません。施設によっては、追加の負荷を受け入れる前に、上流での変更、キャビネットの追加、またはラック レイアウトの修正が必要になる場合があります。正確なモニタリングにより、その決定がより早く可視化されます。電気設計では決して提供されなかった容量を生み出すことはありません。

UPS を利用したサーバー ルームには、ソースとラックの間に明確で監視可能な配信層が必要です

UPS は重要なソース パスを保護しますが、オペレーターは保護された出力がどのように分割されるかを理解する必要があります。 UPS とラック層の間にある監視可能なキャビネットは、ソース容量を実際の下流消費量に結び付けるのに役立ちます。メンテナンス バイパス計画や停止のレビュー中に、回路、キャビネット負荷、アラームが 1 つの分配層で表示されると、その関係を文書化するのがはるかに簡単になります。

CPSY は、高精度配電盤カテゴリの 20 ～ 300 kVA の容量オプションと、複数の定格電圧および入力電流のオプションをリストしています。これらの範囲は、選択のショートカットではなく、開始点として扱う必要があります。必要な上流システム、利用可能な故障電流、下流負荷計画、および地域の電気要件によって、適切な構成が決まります。

高精度配電キャビネットとラック PDU と従来の配電盤の比較

これらの製品は代替品として扱われることがよくあります。そうではありません。それぞれが電力チェーンの異なるポイントで機能し、適切に設計されたデータセンターでは 3 つすべてを使用できます。

ラック PDU が監視できるものと、キャビネット レベルで置き換えることができないもの

ラック PDU は IT 機器の近くに設置され、その設計に応じて、ラック、コンセント、またはコンセント グループの計測とスイッチングを提供します。これは、デバイスレベルの消費量を特定し、レセプタクルを制御するのに役立ちます。複数のラックにわたる送信フィーダおよび分岐回路の状態をキャビネット レベルで表示するのに代わるものではありません。また、同じ分配機能、ブレーカー配置、または上流ソースへの物理インターフェイスも提供しません。

「どのサーバーが電力を使用していますか?」という質問がある場合は、ラック PDU の方が優れた機器である可能性があります。 「どのキャビネット ブランチが限界に近づいており、どのラック グループが下流にあるのか?」という質問がある場合、精密配電キャビネットは、より関連性の高い層です。

従来の分電盤では配電はできるが、操作の視認性が十分ではない場合

従来の分電盤は、ローカルな配電が主な要件であり、運用上監視が必要ない、安定した複雑さの少ないスペースでは賢明な選択となります。オペレータがブランチ アラーム、エネルギー レポート、リモート ステータス、または容量管理のための制御されたインターフェイスを必要とする場合、重要な部屋での防御はさらに難しくなります。

コストのトレードオフは現実的です。インテリジェント キャビネットにより、メーター、通信ハードウェア、構成作業、および試運転要件が追加されます。監視されることのない小さな静的な部屋のためにこれらの機能を購入するのは無駄です。変化する重要な環境に合わせて基本パネルを購入すると、特に改造でダウンタイムやキャビネットの交換が必要な場合、後々費用が高くなる可能性があります。

バスバーのアーキテクチャ、発信回路、モニタリングインターフェイス、設置条件をプロジェクトに適合させます

キャビネットのパンフレットではなく、単線図から始めます。電源の配置、電圧、接地方法、故障負荷要件、および下流負荷の意図された臨界度を確認します。米国のプロジェクトでは、多くの IT 環境で 208V 配電が一般的ですが、市場の慣習に従って選択するのではなく、実際のサイトのアーキテクチャと機器の入力に一致させる必要があります。

バスバー アーキテクチャは、復元力とメンテナンスに関する議論を変えます。 CPSY は、この製品カテゴリでシングルまたはダブルバスバーのオプションを提供しています。ダブルバスバー配置は、個別の供給経路を必要とする設計をサポートする場合がありますが、自動的に冗長になるわけではありません。真の冗長性は、必要に応じて独立したアップストリーム ソース、転送戦略、適切なデュアル コード配置を備えたダウンストリーム機器、規律ある回路割り当てなど、システム全体に依存します。

ラックからの発信回線と負荷計画を指定します。どの回線が現在必要なのか、どの位置が予約されているのか、ブレーカーはどのように識別されるのか、どのような監視の粒度が必要なのかを尋ねます。キャビネットにスペースがあるからといって、初日から利用可能なすべての方法を埋めることは避けてください。物理的な予備容量、電気的な予備容量、監視された予備容量は同じものではありません。

統合も同様に注目に値します。どの値が監視プラットフォームに到達する必要があるか、誰がアラームしきい値を所有するか、通信損失が発生した場合に何が起こるか、ラベルが DCIM または BMS ポイント名とどのように一致するかを定義します。キャビネットが現場に到着する前に、エンクロージャの寸法、アクセス クリアランス、ケーブル引き込み方向、熱状態、保守アクセスを確認してください。背面の終端領域が壁やケーブル トレイによってブロックされている場合、たとえ有能なキャビネットであっても、設置が不適切になる可能性があります。

構成可能な配布と監視が必要なプロジェクトの場合は、利用可能なデータセンターの配電キャビネットのオプション調達チームだけでなく、電気エンジニアや試運転チームとも協力します。

データセンター配電キャビネットのチェックリスト: 電気、統合、エンクロージャ、およびコンプライアンスに関する確認すべき質問

• 電気:キャビネットは設置場所の電圧、電源容量、接地方法、フォールトデューティ要件、計画された発信回路数と一致していますか?ブレーカーの定格と回路の割り当ては文書化されていますか?
• 建築：実際の単線図にはシングルバスバーとダブルバスバーのどちらが適していますか?復元力が主張される場合、キャビネットのみではなく、上流からラックまでの経路全体が検討されましたか?
• 監視：どのキャビネットとブランチの測定が必要ですか?アラーム、イベント記録、ローカル HMI アクセス、Modbus ポイントは試運転前に定義されていますか?
• 統合：BMS、DCIM、またはサイト監視プラットフォームは、単なる一般的な通信接続ではなく、有用な名前付きポイントを受け取りますか?通信切断アラームをテストするのは誰ですか?
• インストール:寸法、重量、床荷重、前面と背面のアクセス、ケーブル挿入口、周囲条件、およびメンテナンススペースは部屋のレイアウトに対して確認されていますか?
• コンプライアンス：管轄当局とプロジェクトの仕様によって必要とされるリスト、認証、および現地規定の承認はどれですか?メーカーの製品範囲全体にわたって記載されている認定が、構成されているすべてのキャビネットに適用されると想定しないでください。正確な単位についてはドキュメントを確認してください。
• サポートと記録:単線図、回路スケジュール、設定記録、通信マップ、完成品ラベルを受け取りますか?これらの文書は、試運転チームが去った後も高精度配電が有用であるかどうかを判断します。

A 分岐監視配電盤チームがそれらの回答を使用して、より少ない前提条件で施設を運営するときに、その役割が得られます。
